Графика R - Диаграмма рассеяния

Диаграмма рассеяния отображает все данные в виде точек на декартовой системе координат, чтобы показать степень взаимного влияния между переменными. Положение каждой точки определяется значениями переменных, и каждая точка соответствует координате по осям X и Y.

Диаграммы рассеяния можно построить с помощью функции plot(). Синтаксис следующий:

plot(x, y, type="p", main, xlab, ylab, xlim, ylim, axes)

• xНабор данных для горизонтальной оси x

• yНабор данных для вертикальной оси y

• type: тип графика. p — точки, l — линии, o рисует и точки, и линии, причём линия проходит через точки.

• mainЗаголовок диаграммы.

• xlab、ylabНазвания подписей для осей x и y.

• xlim、ylimДиапазоны осей x и y.

• axesЛогическое значение, указывающее, следует ли рисовать две оси x.

Доступные значения параметра type:

• p: точечный график
• l: линейный график
• b: рисовать и точки, и линии
• c: рисовать только линию, указанную параметром b
• o: рисовать и точки, и линии, при этом линия проходит через точки
• h: рисовать вертикальные линии от точек до горизонтальной оси
• s: ступенчатый график, сначала горизонтально, затем вертикально
• S: ступенчатый график, сначала вертикально, затем горизонтально
• n: пустой график

Создайте простой линейный график:

Создайте простой линейный график. Используйте o в качестве параметра type, чтобы нарисовать как точки, так и линии, при этом линия проходит через точки:

Далее мы используем встроенный набор данных mtcars в R для тестирования.

Мы используем столбцы wt и mpg набора данных mtcars:

Результат вывода:

wt  mpg
Mazda RX4         2.620 21.0
Mazda RX4 Wag     2.875 21.0
Datsun 710        2.320 22.8
Hornet 4 Drive    3.215 21.4
Hornet Sportabout 3.440 18.7
Valiant           3.460 18.1

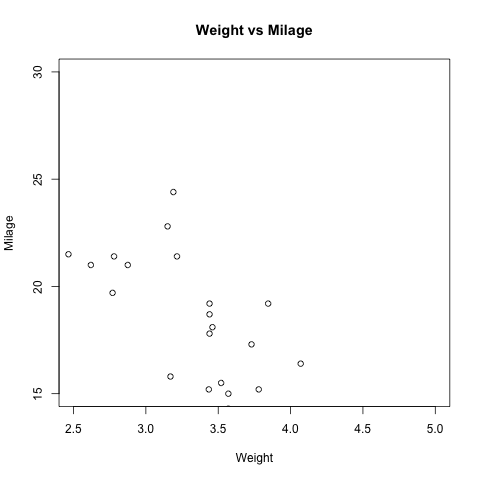

Затем мы используем приведённые выше данные для создания диаграммы рассеяния.

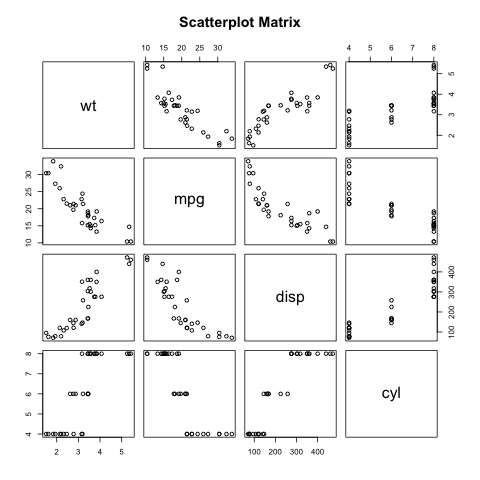

Матрица диаграмм рассеяния

Матрица диаграмм рассеяния — это метод построения графиков, основанный на двумерных диаграммах рассеяния. Её можно рассматривать как большую квадратную матрицу графиков, где каждая позиция недиагонального элемента показывает диаграмму рассеяния переменной в соответствующей строке в зависимости от переменной в соответствующем столбце. В позициях диагональных элементов содержатся имена переменных. Таким образом, матрица диаграмм рассеяния наглядно показывает парные корреляции между несколькими изучаемыми переменными.

Матрица диаграмм рассеяния — это просто построение диаграмм рассеяния для каждой пары числовых переменных в наборе данных.

R использует следующую функцию для создания матрицы диаграмм рассеяния:

pairs(formula, data)

Параметры:

• formulaРяд переменных

• dataНабор данных переменных
