Построение графиков в R - Столбчатая диаграмма
Столбчатая диаграмма, также известная как столбиковая диаграмма, — это статистический график, который использует длину прямоугольников в качестве переменной.
Столбчатые диаграммы могут быть горизонтальными или вертикальными, и каждый прямоугольник может иметь свой цвет.
В языке R для создания столбчатых диаграмм используется функция barplot() со следующим форматом:
barplot(H,xlab,ylab,main, names.arg,col,beside)
Описание параметра:
- HВектор или матрица, содержащие числовые значения для диаграммы; каждое значение представляет высоту столбца.
- xlabподпись оси x.
- ylabподпись оси y.
- mainЗаголовок диаграммы.
- names.argНазвание каждого столбца.
- colЦвет каждого столбца.
Далее давайте создадим простую столбчатую диаграмму:
Пример
cvd19 = c(83534,2640626,585493)
# Отобразить столбчатую диаграмму
barplot(cvd19)

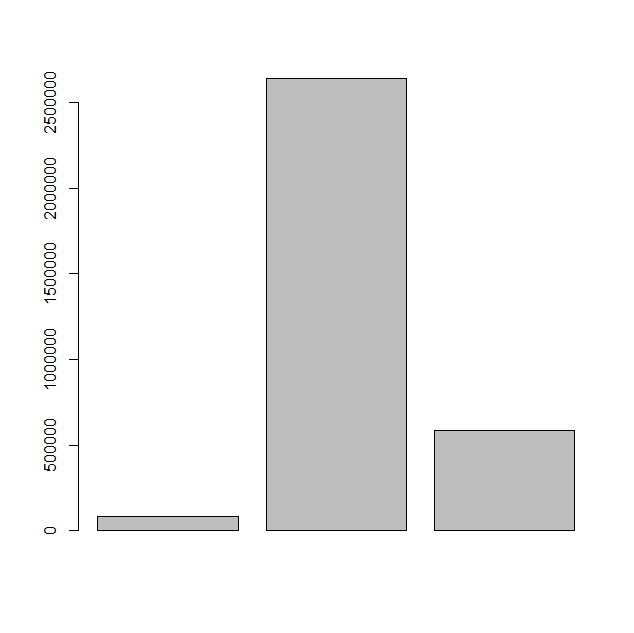

Выполнение программы построения диаграммы создаст PDF-файл (Rplots.pdf) в текущем каталоге. Откройте файл, чтобы увидеть графический вывод следующим образом:
Чтобы лучше передать информацию, мы можем добавить к диаграмме заголовок, цвета и название каждого столбца.
Ниже мы создаём статистическую диаграмму количества подтверждённых случаев COVID-19 в Китае, США и Индии по состоянию на 1 июля 2020 года.
Для китайских шрифтов необходимо задать параметр шрифта.family='GB1'：
Пример
barplot(cvd19,
main="Столбчатая диаграмма COVID-19",
col=c("#ED1C24","#226AB1","#FFC90E"),
names.arg=c("Китай","США","Индия"),
family='GB1'
)
Данные в barplot могут быть либо вектором, либо матрицей. Теперь мы создаём сравнительную диаграмму случаев COVID-19 в июне и июле.
Сначала подготовьте данные:
| Китай | США | Индия | |
|---|---|---|---|
| Июнь | 83017 | 1794546 | 190535 |
| Июль | 83534 | 2640626 | 585493 |
Преобразуйте его в матрицу, создайте столбчатую диаграмму, отобразите её в виде столбцов бок о бок, а также покажите легенду цветов.
Здесь мы настроили собственную библиотеку шрифтов. Подробности см. вПостроение графиков в R — Поддержка китайского языка
Пример
font_add("SyHei", "SourceHanSansSC-Bold.otf");
cvd19 = matrix(
c(83017, 83534, 1794546, 2640626, 190535, 585493),
2, 3
)
# Задайте имя файла, вывод в формате png
png(file = "example-bar-1.png")
# Загрузить шрифт
showtext_begin();
colnames(cvd19) = c("Китай", "США", "Индия")
rownames(cvd19) = c("Июнь", "Июль")
barplot(cvd19, main = "Столбчатая диаграмма COVID-19", beside=TRUE, legend=TRUE, family='SyHei')
# Удалить шрифт
showtext_end();
Следующий код создаст файл example-bar-1.png в текущем каталоге программы, как показано ниже:
Цветовая легенда, которую мы установили, будет цветовой легендой для каждой группы:
Пример
library(showtext);
font_add("SyHei", "SourceHanSansSC-Bold.otf");
cvd19 = matrix(
c(83017, 83534, 1794546, 2640626, 190535, 585493),
2, 3
)
# Задайте имя файла, вывод в формате png
png(file = "example-bar-2.png")
# Загрузить шрифт
showtext_begin();
colnames(cvd19) = c("Китай", "США", "Индия")
rownames(cvd19) = c("Июнь", "Июль")
barplot(cvd19, main = "Столбчатая диаграмма COVID-19", beside=TRUE, legend=TRUE,col=c("blue","green"), family='SyHei')
# Удалить шрифт
showtext_end();

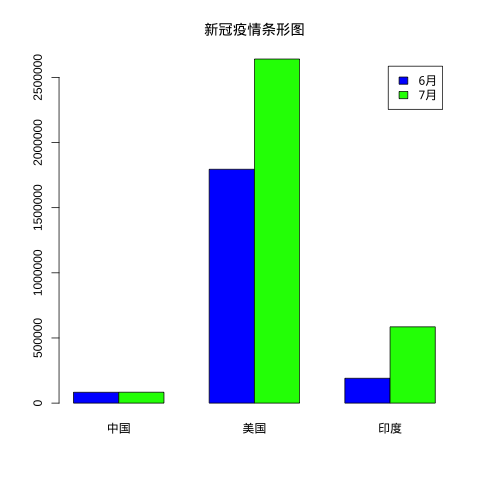

Следующий код создаст файл example-bar-2.png в текущем каталоге программы, как показано ниже:
Параметр beside
beside задаёт способ укладки столбцов; по умолчанию — FALSE:
- beside=FALSEКогда FALSE, высота столбца — это значение в матрице, а столбцы укладываются горизонтально.
- beside=TRUEКогда TRUE, высота столбца — это значение в матрице, а столбцы располагаются бок о бок.
Пример
font_add("SyHei", "SourceHanSansSC-Bold.otf");
cvd19 = matrix(
c(83017, 83534, 1794546, 2640626, 190535, 585493),
2, 3
)
# Задайте имя файла, вывод в формате png
png(file = "example-bar-3.png")
# Загрузить шрифт
showtext_begin();
colnames(cvd19) = c("Китай", "США", "Индия")
rownames(cvd19) = c("Июнь", "Июль")
barplot(cvd19, main = "Столбчатая диаграмма COVID-19", beside=FALSE, legend=TRUE,col=c("blue","green"), family='SyHei')
# Удалить шрифт
showtext_end();

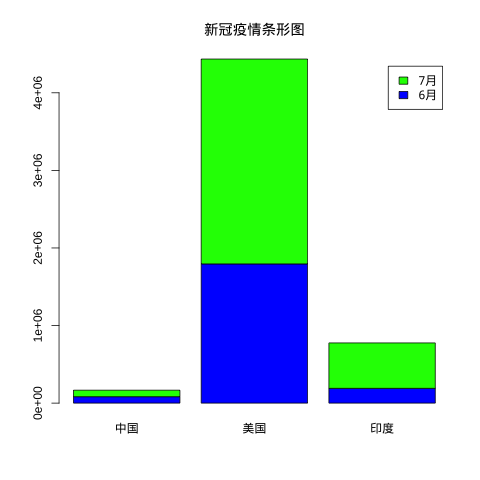

Следующий код создаст файл example-bar-3.png в текущем каталоге программы, как показано ниже:
