Python-Brücken-Muster

Das Bridge-Muster ist ein strukturelles Entwurfsmuster, das die Abstraktion von der Implementierung trennt, sodass sie sich unabhängig voneinander ändern können. Einfach ausgedrückt ist esdas Aufteilen der mehreren variierenden Dimensionen einer Sache, sodass jede Dimension unabhängig erweitert werden kann.。

Brückenmuster-Metapher im Alltag

Stellen Sie sich die Beziehung zwischen einer Fernbedienung und einem Fernseher vor:

  • Fernbedienung(Abstraktionsteil): bietet eine Steuerungsschnittstelle (Ein/Aus, Lautstärke, Kanal)
  • TV(Implementierungsteil): führt tatsächlich Operationen aus (Sony TV, Samsung TV, Xiaomi TV)

Die Fernbedienung muss nicht wissen, um welchen konkreten Fernseher es sich handelt, und der Fernseher muss nicht wissen, um welche Fernbedienung es sich handelt. Sie sind über eine "Brücke" verbunden und können unabhängig voneinander weiterentwickelt werden.

Warum brauchen wir das Brückenmuster?

Einschränkungen des traditionellen Ansatzes

Angenommen, wir möchten ein Grafikzeichnungssystem entwerfen, das verschiedene Formen und Farben unterstützt:

Beispiel

# Traditionelle Implementierung - Problem der Klassenexplosion
class RedCircle:
    def draw(self):
        print("Roten Kreis zeichnen")

class BlueCircle:
    def draw(self):
        print("Blauen Kreis zeichnen")

class RedRectangle:
    def draw(self):
        print("Rotes Rechteck zeichnen")

class BlueRectangle:
    def draw(self):
        print("Blaues Rechteck zeichnen")

# Jedes Mal, wenn eine Farbe oder Form hinzugefügt wird, muss eine neue Klasse erstellt werden
# 3 Farben × 3 Formen = 9 Klassen!

Vorteile des Bridge-Musters

Beispiel

# Implementierung des Bridge-Musters
class Color:
    """Color-Schnittstelle - Implementierungsteil"""
    def apply_color(self):
        pass

class Shape:
    """Shape-Abstraktion - Abstraktionsteil"""
    def __init__(self, color):
        self.color = color  # Der Schlüssel zur Überbrückung!

    def draw(self):
        pass

# Nur nötig: 3 Farben + 3 Formen = 6 Klassen
# Anstelle von: 3 × 3 = 9 Klassen

Kernstruktur des Bridge-Musters

Lassen Sie uns die Komponenten des Bridge-Musters anhand eines vollständigen Beispiels verstehen:

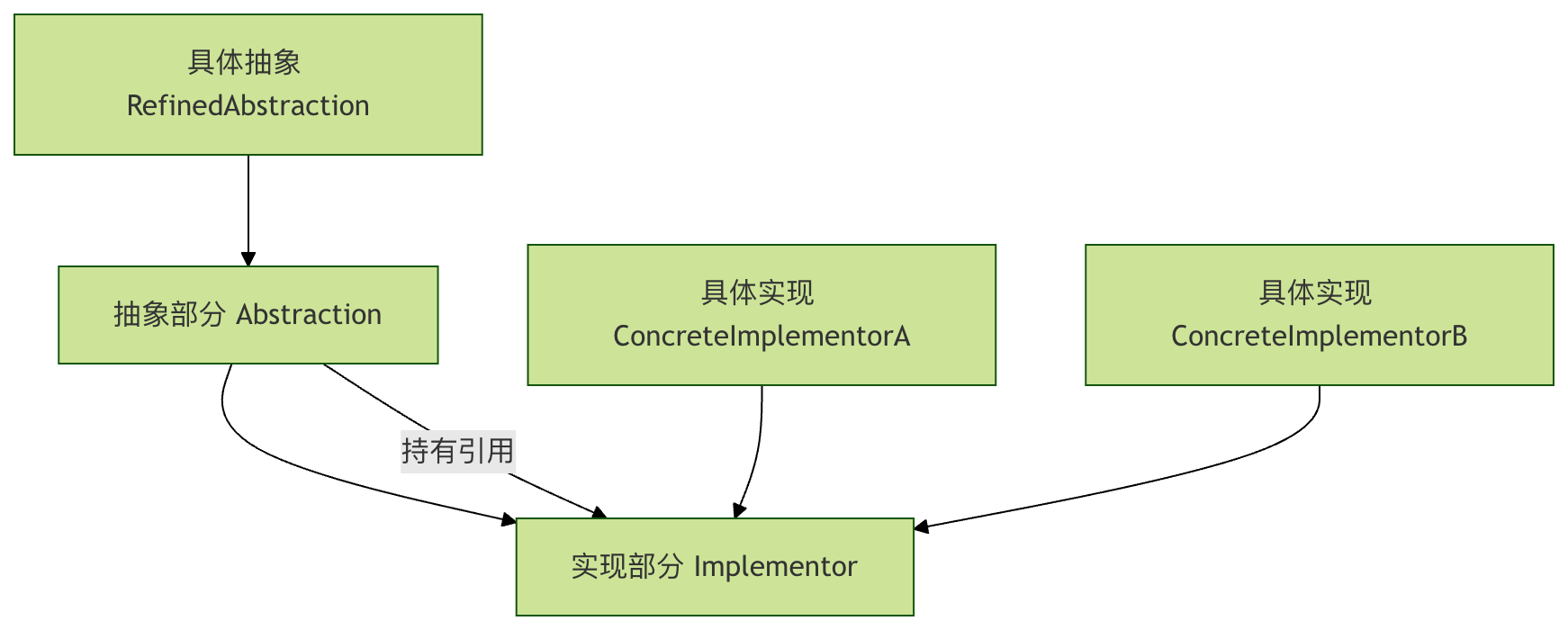

Vier Schlüsselrollen

  1. Abstraktion: definiert die abstrakte Schnittstelle und hält eine Referenz auf den Implementierungsteil
  2. Verfeinerte Abstraktion: erweitert die abstrakte Schnittstelle
  3. Implementierer: definiert die Implementierungsschnittstelle
  4. Konkreter Implementierer: implementiert die Schnittstelle konkret

Vollständiges Codebeispiel: Grafik-Zeichnungssystem

Schritt 1: Schnittstelle des Implementierungsteils definieren (Color)

Beispiel

from abc import ABC, abstractmethod

class Color(ABC):
    """Color-Schnittstelle - Implementierungsteil"""
    @abstractmethod
    def apply_color(self):
        pass

class Red(Color):
    """Konkrete Implementierung - Red"""
    def apply_color(self):
        return "Red"

class Blue(Color):
    """Konkrete Implementierung - Blue"""
    def apply_color(self):
        return "Blue"

class Green(Color):
    """Konkrete Implementierung - Grün"""
    def apply_color(self):
        return "Grün"

Schritt 2: Definiere den Abstraktionsteil (Shape)

Beispiel

class Shape(ABC):
    """Shape-Abstraktion - Abstraktionsteil"""
    def __init__(self, color: Color):
        self.color = color  # Der Schlüssel zur Überbrückung: Halte eine Referenz auf den Implementierungsteil

    @abstractmethod
    def draw(self):
        pass

class Circle(Shape):
    """Konkrete Abstraktion - Kreis"""
    def draw(self):
        color_name = self.color.apply_color()
        print(f"Zeichne einen Kreis in {color_name}")

class Rectangle(Shape):
    """Konkrete Abstraktion - Rechteck"""
    def draw(self):
        color_name = self.color.apply_color()
        print(f"Zeichne ein Rechteck in {color_name}")

class Triangle(Shape):
    """Konkrete Abstraktion - Dreieck"""
    def draw(self):
        color_name = self.color.apply_color()
        print(f"Zeichne ein Dreieck in {color_name}")

Schritt 3: Verwenden Sie das Bridge-Muster

Beispiel

# Client-Code
def main():
    # Farbimplementierung erstellen
    red = Red()
    blue = Blue()
    green = Green()

    # Formabstraktion erstellen und Farbimplementierung überbrücken
    red_circle = Circle(red)
    blue_rectangle = Rectangle(blue)
    green_triangle = Triangle(green)

    # Form zeichnen
    print("=== Zeichnungsergebnisse ===")
    red_circle.draw()        # Ausgabe: Zeichne einen roten Kreis
    blue_rectangle.draw()    # Ausgabe: Zeichne ein blaues Rechteck
    green_triangle.draw()    # Ausgabe: Zeichne ein grünes Dreieck

    # Flexible Kombination: rotes Rechteck
    red_rectangle = Rectangle(red)
    red_rectangle.draw()     # Ausgabe: Zeichne ein rotes Rechteck

if __name__ == "__main__":
    main()

Praktische Anwendungsszenarien

Szenario 1: Nachrichtenversandsystem

Beispiel

from abc import ABC, abstractmethod

# Implementierungsteil: Nachrichtenversandmethode
class MessageSender(ABC):
    @abstractmethod
    def send(self, message):
        pass

class EmailSender(MessageSender):
    def send(self, message):
        return f"Per E-Mail senden: {message}"

class SMSSender(MessageSender):
    def send(self, message):
        return f"Per SMS senden: {message}"

class WeChatSender(MessageSender):
    def send(self, message):
        return f"Per WeChat senden: {message}"

# Abstraktionsteil: Nachrichtentyp
class Message(ABC):
    def __init__(self, sender: MessageSender):
        self.sender = sender

    @abstractmethod
    def send(self):
        pass

class UrgentMessage(Message):
    def send(self):
        message = "[Dringend] " + self.get_content()
        return self.sender.send(message)

    def get_content(self):
        return "Eine Systemausnahme ist aufgetreten, bitte sofort behandeln!"

class NormalMessage(Message):
    def __init__(self, sender: MessageSender, content):
        super().__init__(sender)
        self.content = content

    def send(self):
        return self.sender.send(self.content)

# Verwendungsbeispiel
def message_example():
    email_sender = EmailSender()
    sms_sender = SMSSender()

    # Dringende Nachricht per SMS gesendet
    urgent_sms = UrgentMessage(sms_sender)
    print(urgent_sms.send())  # Versand per SMS: [Dringend] Eine Systemausnahme ist aufgetreten, bitte sofort behandeln!

    # Normale Nachricht per E-Mail gesendet
    normal_email = NormalMessage(email_sender, "Der Monatsbericht wurde erstellt")
    print(normal_email.send())  # Versand per E-Mail: Der Monatsbericht wurde erstellt

message_example()

Szenario 2: Gerätefernsteuerungssystem

Beispiel

# Implementierungsteil: Gerät
class Device(ABC):
    @abstractmethod
    def turn_on(self):
        pass

    @abstractmethod
    def turn_off(self):
        pass

    @abstractmethod
    def set_volume(self, volume):
        pass

class TV(Device):
    def turn_on(self):
        return "TV ist an"

    def turn_off(self):
        return "TV ist aus"

    def set_volume(self, volume):
        return f"TV-Lautstärke eingestellt auf: {volume}"

class Radio(Device):
    def turn_on(self):
        return "Radio ist an"

    def turn_off(self):
        return "Radio ist aus"

    def set_volume(self, volume):
        return f"Radio-Lautstärke eingestellt auf: {volume}"

# Abstraktionsteil: Fernbedienung
class RemoteControl:
    def __init__(self, device: Device):
        self.device = device

    def toggle_power(self):
        return "Betriebszustand umschalten"

    def volume_up(self):
        return "Lautstärke erhöhen"

    def volume_down(self):
        return "Lautstärke verringern"

class AdvancedRemoteControl(RemoteControl):
    def mute(self):
        return "Stummmodus"

    def set_channel(self, channel):
        return f"Zu Kanal wechseln: {channel}"

# Verwendungsbeispiel
def remote_example():
    tv = TV()
    radio = Radio()

    basic_remote = RemoteControl(tv)
    advanced_remote = AdvancedRemoteControl(radio)

    print(basic_remote.toggle_power())  # Betriebszustand umschalten
    print(advanced_remote.mute())       # Stummmodus

remote_example()

Vergleich der Vorteile des Bridge-Musters

Merkmal Traditioneller Ansatz Brücken-Muster
Skalierbarkeit Schlecht, erfordert Änderungen am bestehenden Code Gut, kann unabhängig erweitert werden
Anzahl der Klassen Viele, anfällig für Klassenexplosion Wenige, wächst linear
Wartbarkeit Schwierig, eine kleine Änderung wirkt sich auf alles aus Einfach, Trennung von Belangen
Flexibilität Feste Kombinationen Dynamische Komposition zur Laufzeit

Best Practices und Überlegungen

Wann verwenden

✅ Situationen, die für die Verwendung des Bridge-Musters geeignet sind:

  • Wenn Sie unabhängig über mehrere Dimensionen hinweg erweitern müssen
  • Wenn Sie Implementierungen zur Laufzeit wechseln müssen
  • Wenn Sie eine dauerhafte Bindung zwischen Abstraktion und Implementierung vermeiden müssen
  • Wenn Vererbung die Klassenhierarchie zu komplex machen würde

❌ Situationen, in denen es nicht geeignet ist:

  • Wenn es wenige variierende Dimensionen gibt und kein komplexes Design benötigt wird
  • Wenn es eine starke Kopplung zwischen Abstraktion und Implementierung gibt

Häufige Fehler und wie man sie vermeidet

Beispiel

# Falsches Beispiel: nicht wirklich entkoppelt
class BadShape:
    def __init__(self, color_type):
        if color_type == "red":
            self.color = Red()
        elif color_type == "blue":
            self.color = Blue()
        # Diese Klasse muss immer noch geändert werden, um eine neue Farbe hinzuzufügen

# Richtiger Ansatz: Dependency Injection
class GoodShape:
    def __init__(self, color: Color):  # Von Schnittstellen abhängen, nicht von konkreten Implementierungen
        self.color = color

Übungsaufgaben

Übung 1: Erweitern Sie das Grafiksystem

Bitte fügen Sie dem Grafiksystem die folgenden Funktionen hinzu:

  1. Fügen Sie eine neue Farbe (Gelb) hinzu
  2. Fügen Sie eine neue Form (Ellipse) hinzu
  3. Erstellen Sie eine gelbe Ellipse und zeichnen Sie sie

Übung 2: Entwerfen Sie ein Zahlungssystem

Entwerfen Sie ein Zahlungssystem mit den folgenden Anforderungen:

  • Zahlungsmethoden: Alipay, WeChat Pay, Bankkarte
  • Zahlungsarten: reguläre Zahlung, Ratenzahlung, kombinierte Zahlung
  • Implementiert mit dem Bridge-Muster, um sicherzustellen, dass Zahlungsmethoden und Zahlungsarten unabhängig erweitert werden können

Zusammenfassung

Das Bridge-Muster bietet durchdie Trennung von Abstraktion und Implementierung,große Flexibilität. Seine Kernidee ist:

  1. Identifizieren Sie Dimensionen der Variation: Finden Sie mehrere Dimensionen im System, die sich unabhängig ändern können
  2. Eine Brücke herstellen: Verbinden Sie verschiedene Dimensionen durch Kompositionsbeziehungen
  3. Unabhängige Erweiterung: Jede Dimension kann sich unabhängig entwickeln und ändern
