グラフ理論構造

コンピュータ科学において、グラフはソーシャルネットワーク（ユーザーが点、友人関係が線）、Webリンク（Webページが点、ハイパーリンクが線）、通信ネットワーク、さらには経路計画などの問題をシミュレーションするために広く使用されています。

图それはまるでソーシャルネットワークの関係図のようです：

ノード（頂点）：ソーシャルネットワーク上の各人
边：人と人との関係（友達、フォローなど）
重み：関係の強さ（親密度、やり取りの頻度など）

あなたの住む街の交通ネットワークを想像してみてください：各場所（自宅、学校、ショッピングモールなど）は点、これらの場所を結ぶ道路は线。グラフ（Graph）は、このような点と線の関係を数学的に抽象化したものであり、次のようなものを表すために使用されます。エンティティ間の複雑な関係のデータ構造です。

現実の生活での例：

地図：都市がノード、道路がエッジ、距離が重み
電気回路：部品がノード、導線がエッジ、抵抗が重み
インターネット：Webサイトがノード、リンクがエッジ、トラフィックが重み
交通ネットワーク：駅がノード、路線がエッジ、運賃が重み

シナリオ	他の構造	グラフ構造
ソーシャル関係	複雑な関係を表現しにくい	多対多の関係を自然に表現できる
経路計画	複雑なデータ構造が必要	ネットワークと経路を直感的に表現
依存関係	循環依存を表現しにくい	複雑な依存を簡単に処理
ネットワーク分析	ネットワークトポロジを表現できない	ネットワーク構造を完璧に記述

グラフの基本用語

用語	定義	生活のたとえ	記号表記
頂点（Vertex）	グラフの基本単位	ソーシャルネットワーク上の人	V, u, v
辺（Edge）	2つの頂点を結ぶ線	2人の間の関係	E, (u,v)
次数（Degree）	頂点に接続されている辺の数	ある人の友達の数	deg(v)
経路（Path）	頂点の列	AからBへのルート	v₁→v₂→…→vₙ
閉路（Cycle）	始点と終点が同じ経路	家を出発して最終的に家に戻る	v₁→v₂→…→v₁
連結グラフ	任意の2点間に経路が存在する	全員が互いに連絡を取り合える
重み（Weight）	辺の数値属性	2つの都市間の距離	w(u,v)

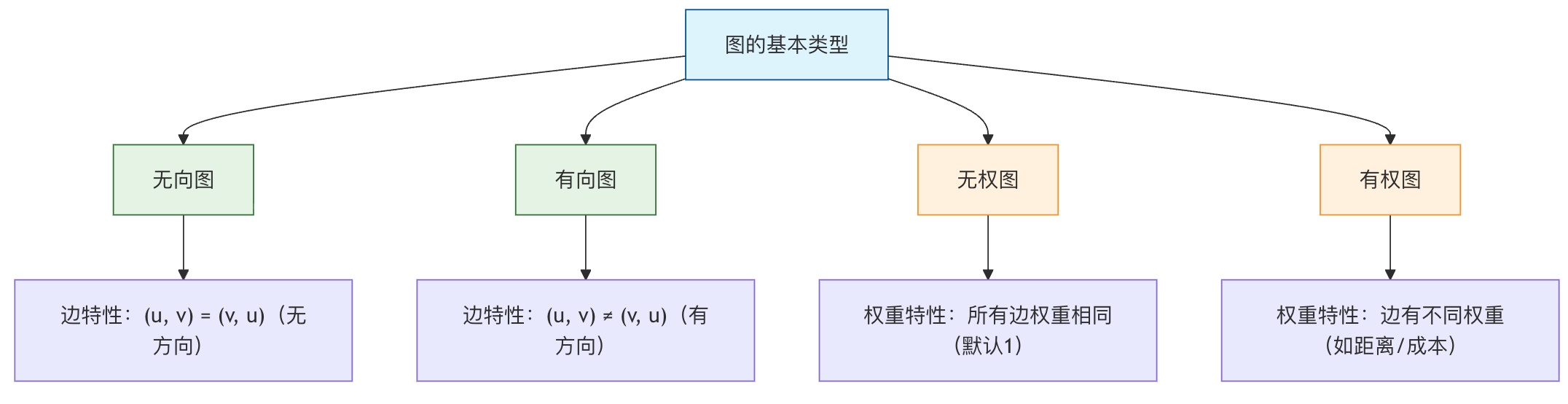

グラフの分類

分類基準	タイプ	特徴	応用シーン
方向性	無向グラフ	辺に方向がない	友達関係、道路ネットワーク
	有向グラフ	辺に方向がある	フォロー関係、ワークフロー
重み	重みなしグラフ	すべての辺の重みが同じ	ソーシャルネットワーク関係
	重み付きグラフ	辺が異なる重みを持つ	地図の距離、ネットワークトラフィック
連結性	連結グラフ	任意の2点に到達可能	交通ネットワーク
	非連結グラフ	孤立点が存在する	ソーシャルグループ
环	非巡回グラフ (DAG)	閉路がない	タスク依存、家系図
	巡回グラフ	閉路を含む	道路ネットワーク

グラフの表現方法

隣接行列

特性	説明	時間計算量	空間計算量
格納方法	2次元行列
辺の存在確認	`matrix[i][j] != 0`	O(1)
辺の追加	`matrix[i][j] = weight`	O(1)
辺の削除	`matrix[i][j] = 0`	O(1)
隣接点の走査	行/列のスキャン	O(V)
空間使用量	V×V行列		O(V²)

隣接リスト

特性	説明	時間計算量	空間計算量
格納方法	配列+リンクリスト
辺の存在確認	リンクリスト内を検索	O(deg(v))
辺の追加	リンクリストに追加	O(1)
辺の削除	リンクリストから削除	O(deg(v))
隣接点の走査	リンクリストを走査	O(deg(v))
空間使用量	頂点配列+辺リンクリスト		O(V+E)

グラフの基本概念

グラフはG2つの集合から構成されます：

頂点集合 V (Vertex Set): グラフ内のすべての点の集合。
辺集合 E (Edge Set): これらの点を結ぶ線の集合。1つの辺は、それが接続する2つの頂点によって(u, v)表されます。

例

# 単純なグラフの例：辞書を使ってソーシャルネットワークの友達関係を表す
# 頂点： Alice, Bob, Charlie, Diana
# 辺：それらの間の友達関係を表す

social_graph = {
'Alice': ['Bob', 'Charlie'], # Alice は Bob と Charlie の友達です
'Bob': ['Alice', 'Charlie', 'Diana'],
'Charlie': ['Alice', 'Bob'],
'Diana': ['Bob']
}

print(f"顶点（用户）: {list(social_graph.keys())}")
print(f"Alice の友達（辺）: {social_graph['Alice']}")

出力：

顶点（用户）: ['Alice', 'Bob', 'Charlie', 'Diana']
Alice 的好友（边）: ['Bob', 'Charlie']

グラフの分類と重要概念

グラフは、その辺の特性によっていくつかのタイプに分類できます。これらを理解することは、グラフ理論を習得するための基礎です。

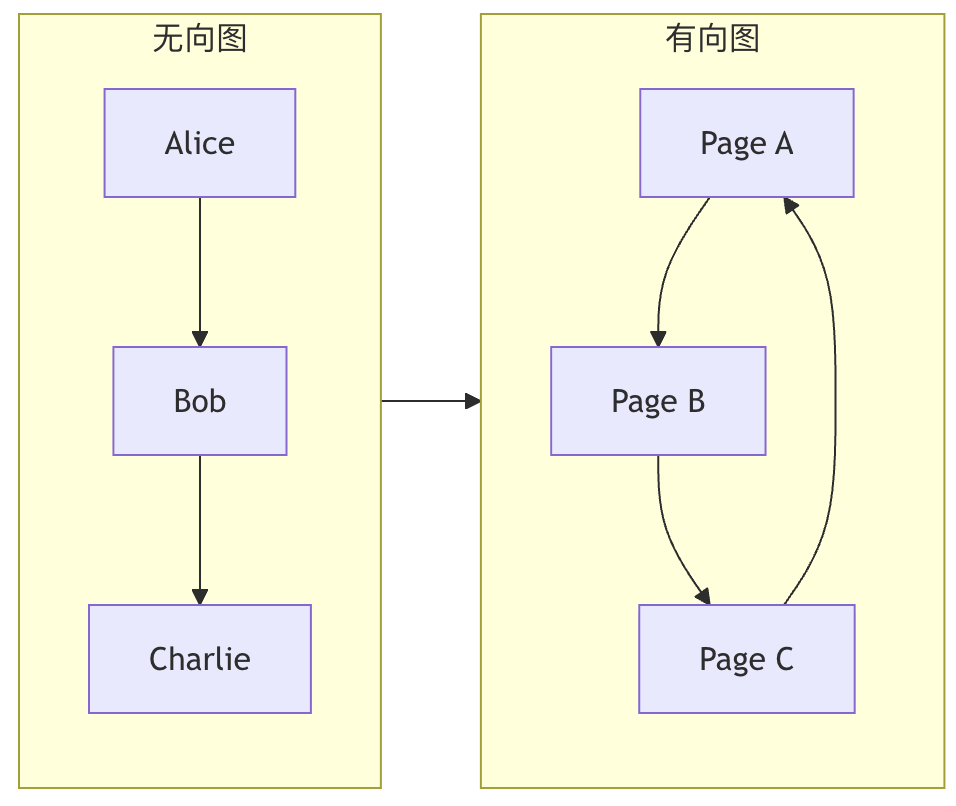

無向グラフ vs 有向グラフ

タイプ	辺（Edge）の特徴	生活のたとえ	例
無向グラフ	辺に方向がなく、`(A, B)`A と B が互いに接続されていることを表します。	双方向の友情：Alice が Bob の友達なら、Bob も必ず Alice の友達です。	ソーシャルネットワークの友達関係、電気回路の接続。
有向グラフ	辺に方向があり、`A -> B`A から B への一方向の接続を表します。	微博（Weibo）のフォロー：あなたは誰かをフォローできるが、相手は必ずしもあなたをフォローするとは限らない。	Webページのハイパーリンク、タスク依存関係、交通の一方通行。

重み付きグラフ

重み付きグラフでは、各辺に数値（重み）が割り当てられ、距離、コスト、時間、関係の強さなどを表すことができます。

例

# 都市間の距離を表す重み付きグラフ（隣接リスト形式）
weighted_graph = {
'北京': {('上海', 1200), ('天津', 100)}, # 北京から上海までの距離は1200、天津までは100
'上海': {('北京', 1200), ('杭州', 200)},
'天津': {('北京', 100)},
'杭州': {('上海', 200)}
}

重要用語

次数 (Degree): 1つの頂点に接続されている辺の数。有向グラフでは、入次数（その頂点に向かう辺の数）と出次数（その頂点から出る辺の数）。
経路 (Path)ある頂点から別の頂点へ経由する辺の列。例A -> B -> C。
閉路/サイクル (Cycle)：始点と終点が同じ頂点である経路。
連結グラフ (Connected Graph)：無向グラフにおいて、任意の2頂点間に経路が存在する。
強連結グラフ (Strongly Connected Graph)：有向グラフにおいて、任意の2頂点間に存在する双方向経路。

グラフの格納方法

コンピュータでグラフを表現するにはどうすればよいですか？主に2つの主流な方法があります。

隣接行列

2次元配列（行列）を使用してmatrixグラフを表現します。matrix[i][j]の値は頂点iから頂点jへの辺の状況を表します。

無向グラフの場合、行列は対称です。
重み付きグラフの場合、行列の値は重みを格納します（特別な値（例えば0 或 ∞が辺なしを表す）を使用します）。
利点：任意の2頂点間に辺があるかどうかのチェックが非常に高速（O(1)）。
欠点：占有スペースが大きい（O(V^2)）、辺の数が少ない「疎グラフ」では空間を無駄にします。

例

# 隣接行列を使用して無向グラフを表現する
# 頂点： 0-A, 1-B, 2-C
# 辺： A-B, A-C

V = 3 # 頂点数
adj_matrix = [[0] * V for _ in range(V)]

# 辺 A-B (0-1) を追加
adj_matrix[0][1] = 1
adj_matrix[1][0] = 1 # 無向グラフでは対称位置を設定する必要がある
# 辺 A-C (0-2) を追加
adj_matrix[0][2] = 1
adj_matrix[2][0] = 1

print("隣接行列：")
for row in adj_matrix:
print(row)
# 出力：
# [0, 1, 1]
# [1, 0, 0]
# [1, 0, 0]

隣接リスト

各頂点に対してリスト（連結リスト、配列など）を維持し、直接接続されているすべての頂点（および重み）を記録します。

利点：空間効率が高い（O(V + E)）、特に疎グラフに適しています。ある頂点のすべての隣接頂点を高速に見つけられます。
欠点：任意の2頂点間に辺があるかどうかのチェックが遅い（O(degree(V))）。

例

# 隣接リスト（辞書+リスト）を使用して同じ無向グラフを表現する
adj_list = {
'A': ['B', 'C'], # A は B と C に接続している
'B': ['A'], # B は A に接続している
'C': ['A'] # C は A に接続している
}

print("隣接リスト：")
for vertex, neighbors in adj_list.items():
print(f"{vertex}: {neighbors}")

グラフの探索アルゴリズム

走査はグラフアルゴリズムの基礎であり、グラフ内のすべての頂点を体系的に訪問することを意味します。

主に2つの戦略があります：

幅優先探索

幅優先探索（BFS）は「水の波紋が広がる」ように、開始点から始めて、まずすべての直接の隣接頂点を訪問し、次にその隣接頂点の隣接頂点を訪問し、というように続けます。これはキューを使用して実装します。

アルゴリズムの手順：

開始点をキューに入れ、訪問済みとしてマークします。
キューが空でない間： a. キューの先頭の頂点を取り出すv。 b. 訪問：vその頂点のすべての未訪問の隣接頂点をキューに入れ、訪問済みとしてマークします。
手順2を繰り返します。

例

from collections import deque

def bfs(graph, start):
"""BFS を使用してグラフを走査し、訪問順序を返す"""
visited = set([start]) # 訪問済み頂点を記録
queue = deque([start]) # キューを初期化
result = [] # 訪問順序を保存

while queue:
vertex = queue.popleft()
result.append(vertex)
# 現在の頂点の隣接頂点を走査
for neighbor in graph[vertex]:
if neighbor not in visited:
visited.add(neighbor)
queue.append(neighbor)
return result

# テストデータ
test_graph = {
'A': ['B', 'C'],
'B': ['A', 'D', 'E'],
'C': ['A', 'F'],
'D': ['B'],
'E': ['B', 'F'],
'F': ['C', 'E']
}

print("BFS 走査順序（Aから開始）:", bfs(test_graph, 'A'))
# 出力例: ['A', 'B', 'C', 'D', 'E', 'F']

深さ優先探索

深さ優先探索（DFS）は「迷路を進む」ように、1つの道を選んで行き止まりまで進み、その後バックトラックして別の道を進みます。これはスタック栈（または再帰）を使用して実装します。

再帰アルゴリズムの手順：

頂点vから始めて、訪問済みとしてマークします。
その頂点のv各未訪問の隣接頂点に対してu： a. 再帰呼び出しDFS(u)。

例

def dfs_recursive(graph, vertex, visited=None, result=None):
"""再帰を使用して DFS を実装する"""
if visited is None:
visited = set()
if result is None:
result = []

visited.add(vertex)
result.append(vertex)

for neighbor in graph[vertex]:
if neighbor not in visited:
dfs_recursive(graph, neighbor, visited, result)
return result

print("DFS 走査順序（Aから開始）:", dfs_recursive(test_graph, 'A'))
# 出力例: ['A', 'B', 'D', 'E', 'F', 'C']

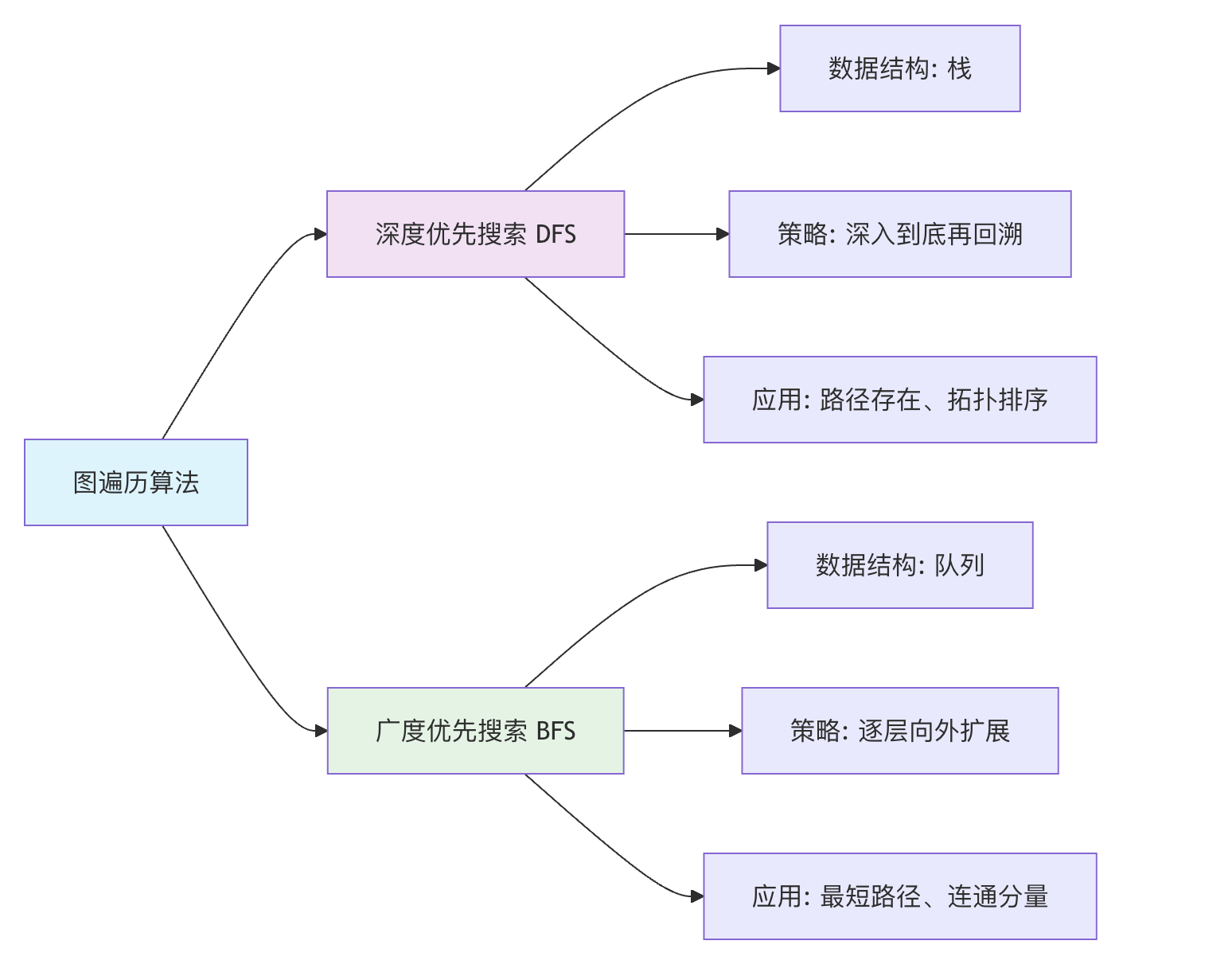

グラフ走査アルゴリズムの比較:

代表的な応用シーンとアルゴリズムの紹介

グラフの表現と走査を理解すれば、多くの古典的な問題を探索できます：

最短経路問題：地図ナビゲーションで、2点間の最短走行距離を見つけます。
- ダイクストラ法：適用対象は重みが非負のグラフです。
- フロイド法：すべての頂点ペア間の最短経路を計算します。
最小全域木：すべての頂点が連結であることを保証した上で、総重みが最小の辺集合を選択します（例：複数の村にコスト最小の光ファイバーネットワークを敷設する）。
- プリム法
- クラスカル法
トポロジカルソート：有向非巡回グラフ（DAG）の頂点を線形にソートし、任意の有向辺についてu->v，uその始点が常に並び順でvその終点より前に置かれるようにします（例：コースの学習順序を決める）。
