Matplotlib Pyplot

Pyplot es una subbiblioteca de Matplotlib que proporciona una API de trazado similar a MATLAB.

Pyplot es un módulo de trazado de uso común que permite a los usuarios dibujar fácilmente gráficos 2D.

Pyplot contiene una serie de funciones relacionadas con el trazado. Cada función modifica la imagen actual, por ejemplo: añadir marcadores a la imagen, generar una nueva imagen, crear una nueva área de trazado en la imagen, etc.

Al usarlo, podemos importar la biblioteca pyplot con import y establecer un aliasplt：

import matplotlib.pyplot as plt

De esta manera podemos usarpltpara referenciar los métodos del paquete Pyplot.

A continuación se muestran algunas funciones de pyplot de uso común:

plot(): se utiliza para dibujar gráficos de líneas y diagramas de dispersión
scatter(): se utiliza para dibujar diagramas de dispersión
bar(): se utiliza para dibujar gráficos de barras verticales y horizontales
hist(): se utiliza para dibujar histogramas
pie(): se utiliza para dibujar gráficos circulares
imshow(): se utiliza para dibujar imágenes
subplots(): se utiliza para crear subgráficos

Además de estas funciones básicas, pyplot también proporciona muchas otras funciones, como funciones para establecer propiedades de los gráficos, funciones para añadir texto y anotaciones, funciones para guardar gráficos en archivos, etc.

En el siguiente ejemplo, usamos dos coordenadas(0,0)llegar(6,100)para dibujar una línea:

Ejemplo

import matplotlib.pyplot as plt
import numpy as np

xpoints = np.array([0, 6])
ypoints = np.array([0, 100])

plt.plot(xpoints, ypoints)
plt.show()

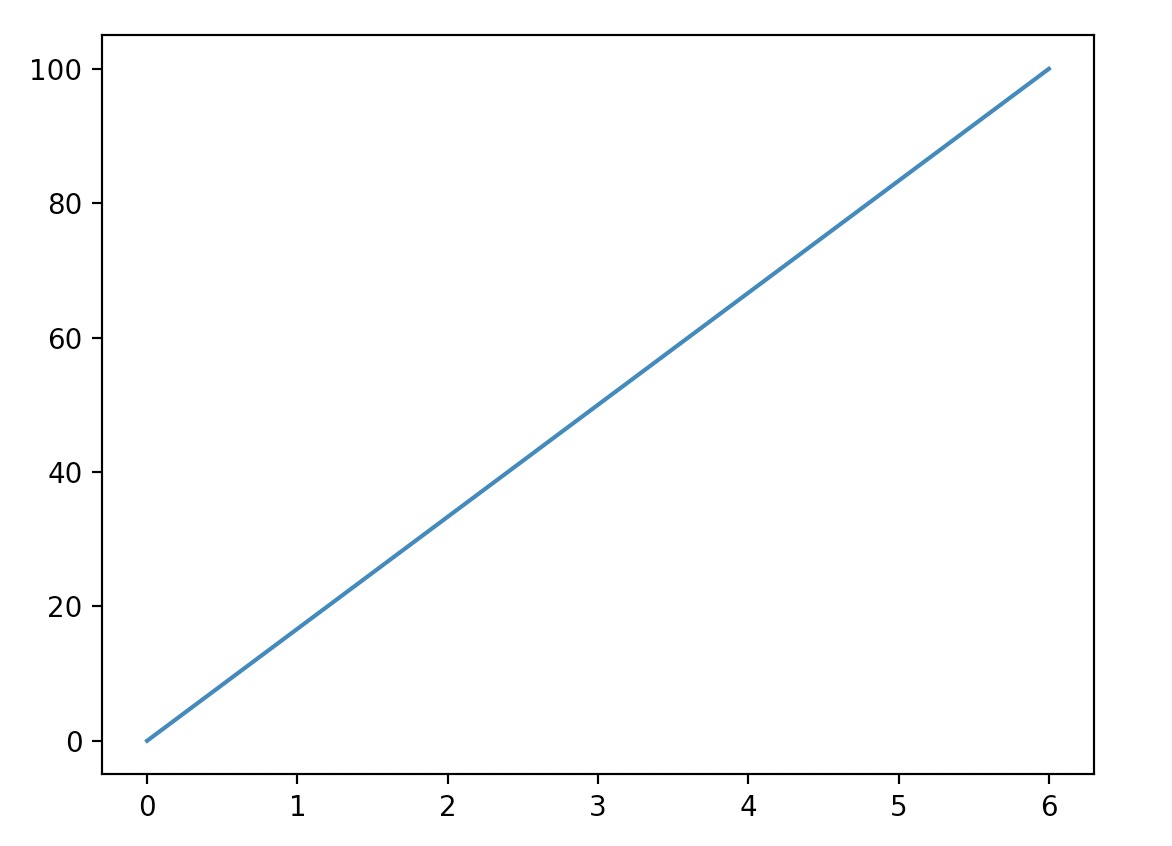

La salida se muestra a continuación:

En el ejemplo anterior usamos la de Pyplotplot()función,plot()La función es la función más básica para dibujar gráficos bidimensionales.

plot()Se utiliza para graficar y puede dibujar puntos y líneas. El formato de sintaxis es el siguiente:

# 画单条线
plot([x], y, [fmt], *, data=None, **kwargs)
# 画多条线
plot([x], y, [fmt], [x2], y2, [fmt2], ..., **kwargs)

Descripción de parámetros:

x, y：El nodo del punto o de la línea; x son los datos del eje x, y son los datos del eje y. Los datos pueden ser listas o matrices.
fmt：Opcional, define el formato básico (como color, marcador y estilo de línea).
**kwargs：Opcional, se usa en gráficos bidimensionales, establece atributos específicos, como etiquetas, ancho de línea, etc.

>>> plot(x, y) # Crea un gráfico de líneas bidimensional con los datos de y y los valores correspondientes de x, usando el estilo predeterminado
>>> plot(x, y, 'bo') # Crea un gráfico de líneas bidimensional con los datos de y y los valores correspondientes de x, dibujado con un círculo sólido azul
>>> plot(y) # El valor de x es 0..N-1
>>> plot(y, 'r+') # Usa el signo + rojo

Caracteres de color:'b' azul, 'm' magenta, 'g' verde, 'y' amarillo, 'r' rojo, 'k' negro, 'w' blanco, 'c' cian, '#0053A6' cadena de color RGB. Cuando varias curvas no especifican un color, se seleccionan automáticamente diferentes colores.

Parámetros de estilo de línea:'‐' línea continua, '‐‐' línea discontinua, '‐.' línea de guiones y puntos, ':' línea de puntos.

Caracteres de marcador:'.' marcador de punto, ',' marcador de píxel (punto minúsculo), 'o' marcador de círculo sólido, 'v' marcador de triángulo invertido, '^' marcador de triángulo hacia arriba, '>' marcador de triángulo hacia la derecha, '<' marcador de triángulo hacia la izquierda... etc.

Si queremos dibujar una línea desde las coordenadas (1, 3) hasta (8, 10), necesitamos pasar dos matrices [1, 8] y [3, 10] a laplotfunción:

Ejemplo

import matplotlib.pyplot as plt
import numpy as np

xpoints = np.array([1, 8])
ypoints = np.array([3, 10])

plt.plot(xpoints, ypoints)
plt.show()
